Делаем калитку из профнастила своими руками

Калитка из профнастила своими руками

Чтобы установить калитку из профнастила своими руками, необходимо:

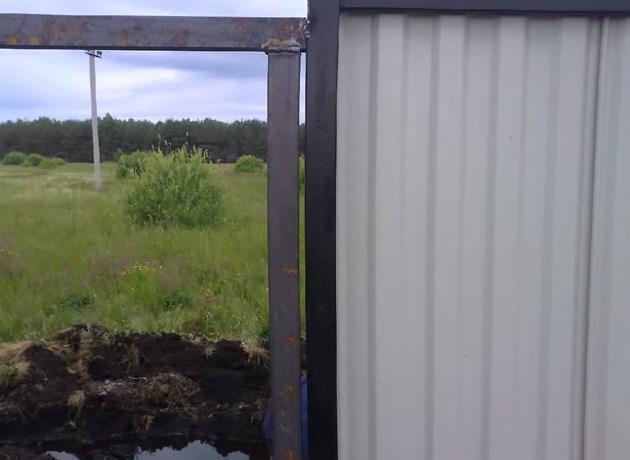

Определить место будущей калитки. Сразу же при монтаже забора оставляйте проём между двумя опорными столбами, к которым и будет привариваться каркас. Так легко решается проблема несоответствия размеров калитки проёму.

Изготовить каркас. Рекомендуется взять такие же трубы, какие использовались при возведении забора. Элементы привариваются к опорным столбам, а верхняя часть петель – к вертикальной стойке.

Приварить поперечную перекладину, которая придаст конструкции прочности. Для этого отрезок трубы помещают посередине рамы. Чтобы удостовериться, что он расположен ровно, воспользуйтесь уровнем.

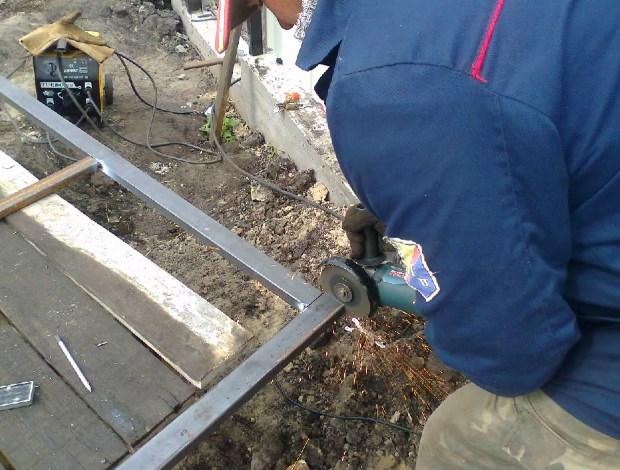

Срезать лишние части каркаса. Должна получиться ровная рамка, без вступающих элементов труб. После соединения провариваются, а затем зачищаются с использованием шлифовального круга.

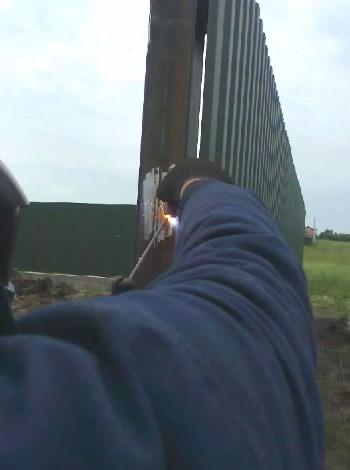

Приварить верхние части петель. Сначала места крепления тщательно зачищаются с помощью «болгарки», присоединяется верхняя петля, после чего навешивается каркас. Остаётся приварить нижнюю петлю

На этом этапе важно проверить, правильно ли производится установка. Если при открывании каркас задевает другие части конструкции, значит, в схеме калитки допущена ошибка.

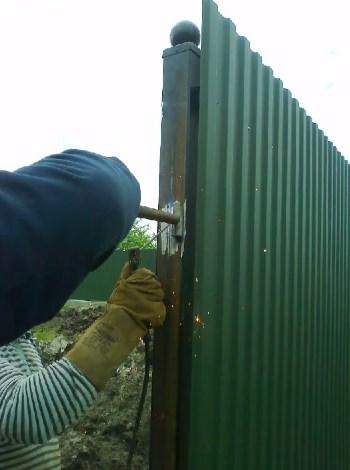

Полностью приварить петли. Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины.

Сделать отверстие для замка с помощью «болгарки». Главное, правильно произвести все замеры и заранее обозначить на трубе каркаса нужное место.

Установить ответную планку замка калитки из профнастила своими руками. Она крепится к стойке забора с помощью шуроповёрта. Предварительно каркас устанавливается на место. Когда всё готово, проверьте, хорошо ли закрывается замок.

Предохранить конструкцию от ржавчины. Для этого она покрывается специальными составами и окрашивается.

Монтировать листы профнастила. Материал сначала подгоняется под размеры получившегося каркаса, затем устанавливается с помощью дрели и пистолета для заклёпок или саморезов. В последнюю очередь монтируются накладки и ручки на замок.

Установить ограничитель. Это кусок металла, помещаемый внутрь проёма и предназначенный для того, чтоб калитка не открывалась слишком сильно.

Таким способом калитка из профнастила своими руками устанавливается сразу на стойки забора, что позволяет получить надёжную и долговечную конструкцию без лишних усилий.

https://youtube.com/watch?v=z0guMftrWEw

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

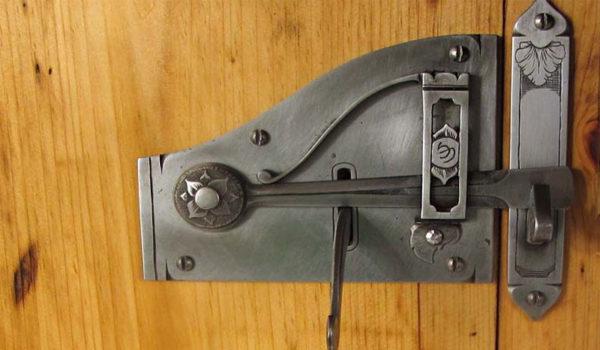

Декоративная щеколда с отпиранием в виде рычага снизу

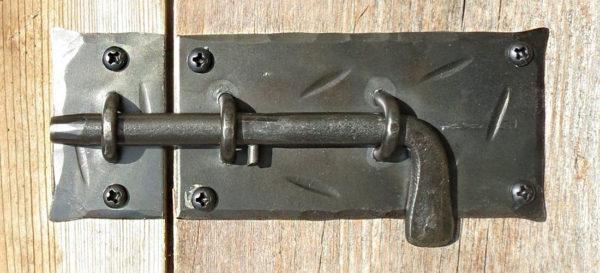

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Технические и эстетические требования к дверцам для забора

Выбрать калитку не так просто. Поэтому стоит подробно остановиться на способе изготовления, внешнем виде. Учитывать нужно не только тип и материал, из которого сделан забор, но и территорию у дома, фасада. Калитка служит не только местом, через которое можно попасть на участок или покинуть его, но и защитой. Потому, несмотря на декоративность, следует подумать именно об ограждающей функции такого изделия.

Решив, какие параметры должны быть у входа, можно определиться и с материалом, и с внешним видом

По желанию, это может быть сугубо декоративный элемент, но в условиях современных реалий, всё же стоит ещё раз подумать о собственной безопасности.

Калитка должна быть в меру широкой: у людей разные габариты, да и просто втискиваться в узенькое пространство не особенно удобноСтатья по теме:

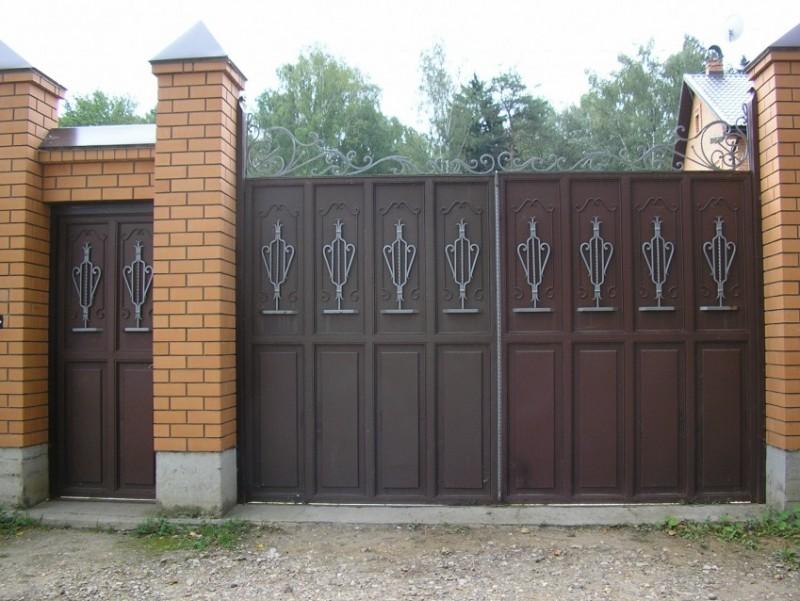

Калитка с воротами

Не всегда получается установить калитку отдельно от ворот. В таком случае можно установить калитку в воротах. Рассматривая этот тип конструкции, узнаем, как это сделать, используя профнастил:

Первым делом устанавливаете опорные столбы, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепеж должен быть качественным. По этой причине опорные столбы следует подвязать к основной конструкции забора.
Теперь можно собирать каркас. Общую ширину проема разделите на две равные части. Для сооружения каркаса можно использовать профильную трубу. Это отличный материал, так как имеет небольшой вес.
Чтобы крепление профлистов было симметричным, размещайте все горизонтальные направляющие на одном уровне в каркасе.
В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны каркаса створок, закрепленных к столбу, привариваете вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать в будущем калитку.
Калитку изготавливаете согласно заданным размерам. При этом учтите, они должны совпадать до миллиметров. Поэтому несколько раз проверьте все измерения, которые касаются проема для калитки.
Теперь, когда каркас калитки готов, необходимо установить петли на каркасе ворот и на самой калитке

Здесь важно не допустить перекос. Поэтому лучше каркас ворот и калитки уложить на горизонтальную поверхность

Калитку расположить на свое место и приставить петли. На предполагаемых местах установки петель делаете отметки.
Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах.

Когда ворота с калиткой установлены на петлях, остается обшить каркас профнастилом.

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Металлическая конструкция с сеткой рабицей

Удобный и прочный вариант калитки с полотном из рабицы часто используется дачниками, которые не слишком хотят тратиться на обустройство забора. Эта конструкция достаточно легко монтируется, не требует сложного ухода, может эксплуатироваться в течение длительного периода времени.

• Въезд на участок — современные решения обустройства подъезда. 95 фото въезда и площадки для машины

• Откатные ворота — идеи реализации своими руками. Обзор самых удачных вариантов (105 фото)

• Как выровнять участок — 100 фото идей и советы экспертов как выровнять участок своими руками

После того, как вы создали эскиз, произвели расчет расхода материала и фурнитуры, подготовили инструмент, надо приступать к монтажу металлической калитки:

• нарежьте профильную трубу в соответствии с нужными размерами;
• при помощи сварочного аппарата соберите каркас;
• прикрепите петли;
• установите сетку к раме и закрепите ее на ней;
• навесьте створку;
• установите ручку, замок накладного типа;
• отшлифуйте, прогрунтуйте и покрасьте конструкцию.

Когда вы самостоятельно изготовите красивую калитку по собственному эскизу, то она будет не только выполнять свое основное назначение, но и станет самой настоящей гордостью мастера. Дополнительно ее можно украсить декоративными элементами – аркой, перголой, навесом. Интерьер загородного дома только выиграет от ваших оригинальных решений.

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

1. В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
2. Подготовить металлический прут с крюками по обе стороны.
3. На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
4. При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.

Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины  «Газель». К нему остаётся добавить только штангу и провести сборку.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

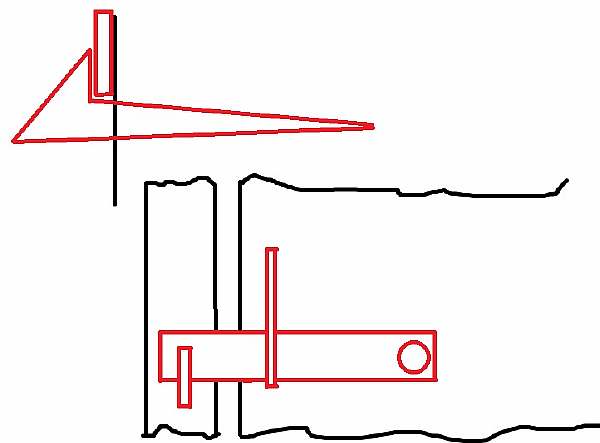

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

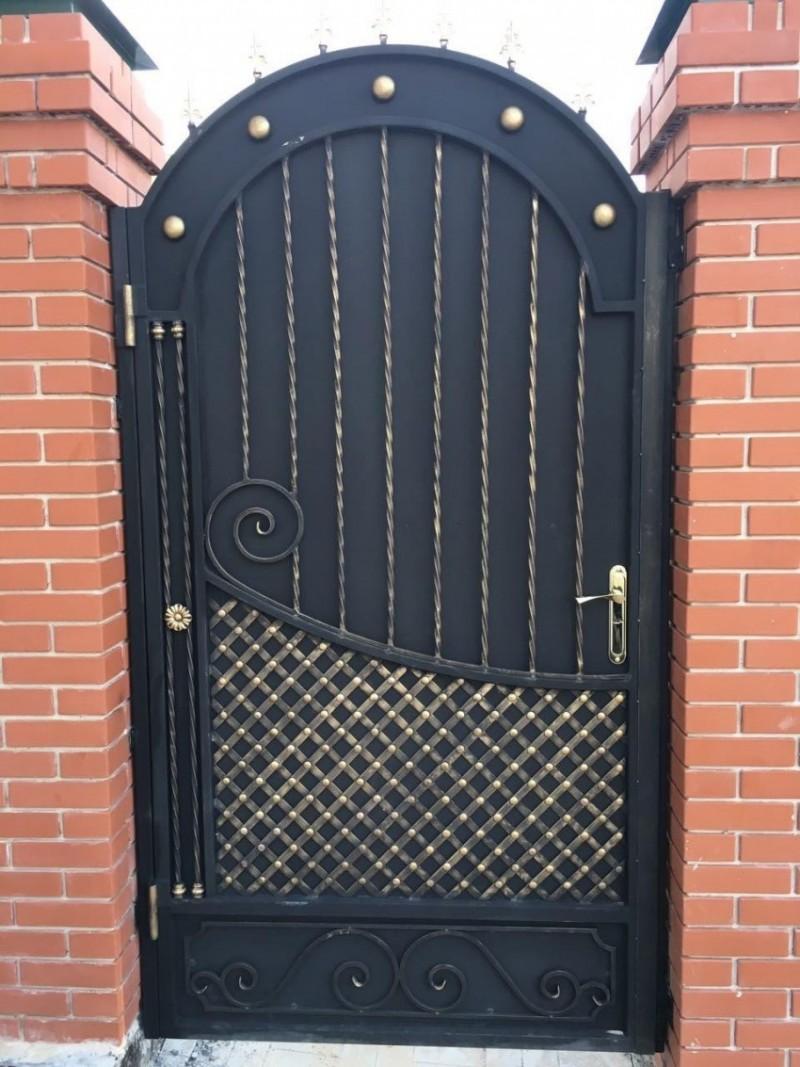

Фото калиток своими руками
